性能特点

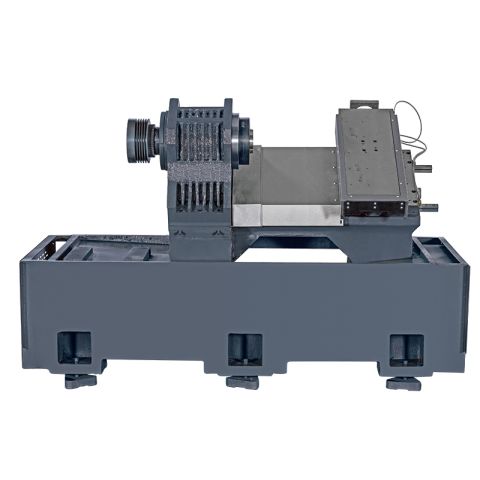

1.采用高强度铸铁30度斜置床身底座结构,外观设计新颖,人性化的操作面板,全封闭防护；

2.主轴采用主轴单元并经过动平衡处理,提高主轴转速,改善加工零件的粗糙度；

3.采用直线导轨,可实现高精度；

4.排刀结构,数量多，换刀速度快,刚性好。

TK-52主要技术参数

床身上最大回转直径        φ400

过拖板做大回转直径        φ56

最大顶尖距                        -

最大行程                         x:300,z:400

快速移动速度                   x:18,z:24

主轴通孔直径                   φ56

主电机功率                       5.5

主轴转速                          5000

刀杆截面积                       20×20

尾座套筒行程                      -

套筒内孔锥度                      -

卡盘规格                          φ160选配

定位精度                         x:0.005,z:0.01

脉冲当量                      x:0.0005,z:0.001

控制轴数           2轴 spinclles(x+z)+主轴

驱动类型                           1.7

编程方式           ISO 标准格式 standards

冷却电机                           高压

润滑排量和时间          2-6ml, 15min/次

机床重量                          2700

机床外形尺寸         2510×1610×1880
