性能特点

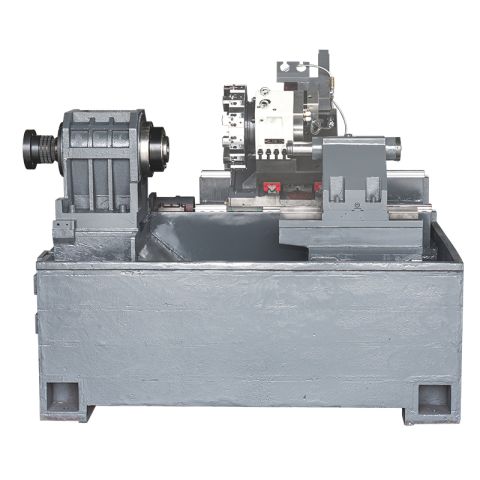

1.采用高强度铸铁高低轨床身底座结构，外观设计新颖，人性化的操作面板，全封闭防护;

2.主轴采用主轴单元并经过动平衡处理，提高主轴转速，改善加零件的粗糙度;

3.导轨采用直线导轨，可实现高精度;

4.精密C轴分度，动力头满足车削、铣削符合加工的需求；

5.十二工位液压伺服刀塔，能更好的满足机床自动化的需求。

规格参数

Specification Parameter TK-46W

床身上最大回转直径

Max.swing Diameter Overbe (mm) Φ500

过拖板最大回转直径

Max.swing Over Carriage (mm) Φ360

最大顶尖距离

Maximmal Tip Distance (mm) 480

最大行程

Max.swing Travel (mm) X:420  Z:400

快速移动速度

Rapid Speed Of Vertical (m/min) X:20  Z:24

主轴通孔直径

Spindle Bore Dia (mm) Φ56

主电机功率

Main Motor Power (kw) 5.5

主轴转速

Spindle Speeds Range (r/min) 5000

刀杆截面积

Cross Sectin Size Of Cutter Holder (mm) 25×25

尾座套筒行程

Tail Seat Thimble Route Or Distance Of Travel (mm) 100

套筒内锥度

Thimble Inner Hole Taper (mt) 莫氏4#

卡盘规格

Chuck Specification (mm) 6寸/A2-5

定位精度

Positioning Accuracy (mm) X:0.005  Z:0.01

脉冲当量

Lmpulse Equivalent (mm) X:0.0005  Z:0.001

控制轴数

Axis Contyolled 2轴 spinclles(x+z)+主轴

驱动类型

Drice Types (kw) 1.7

编程方式

Programing ISO 标准格式 standards

冷却电机

Electric Motor Cooling Dow (w) 高压

润滑排量和时间

Lubricating Row Amount And Time(mt) 2 -6 ml,  15min/次

机床重量

Net Weight (kg) 3500

外形尺寸

Overall Dimension (mm) 2300×1600×1740
